|
|
|
PERLİT MADENİ | PERLİT NEDİR |
|
|
|
 |
PERLİTİN TANIMI

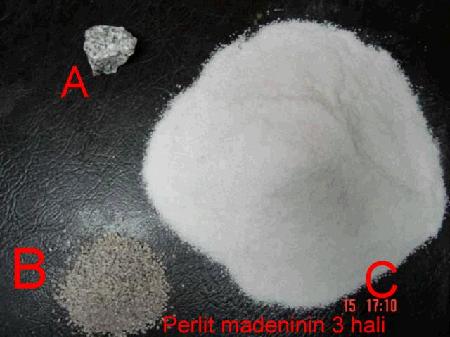

Perlit, doğal olarak oluşan silis esaslı volkanik kayaçlara verilen bir isimdir.
Perliti diğer volkanik camlardan ayıran en önemli özellik ise yumuşama sıcaklığı civarında
ısıtıldığı zaman orjinal hacminin dört ile yirmidört katına çıkabilmesidir.
Bu genleşme ham perlitte % 2- 4 arasında bulunan özsuya (Kristal su ) bağlıdır.
Perlit 870 derece üzerinden hızlı bir şekilde ısıtıldığı zaman bünyesindeki özsuyun buharlaşması ile
mısır taneleri gibi patlar ve ısıyla genleşen perlit üzerinde sayısı gözenekler oluşur.

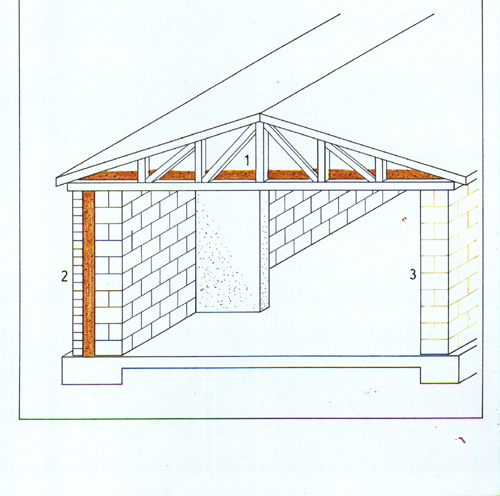

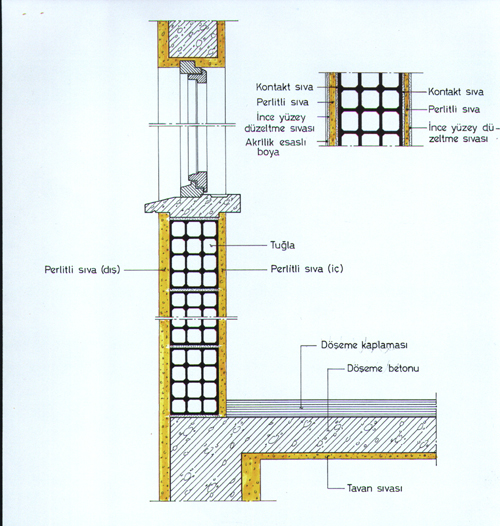

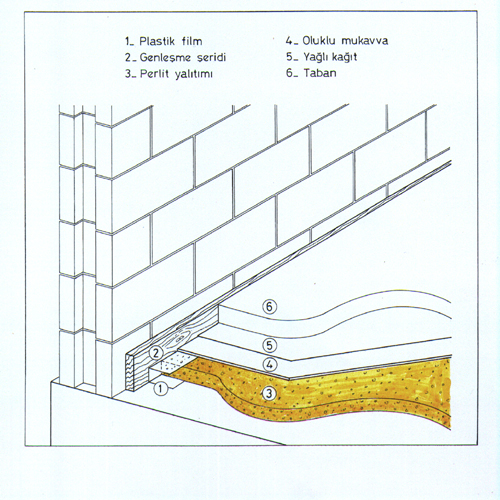

İşte bu genleşmiş perlit mükemmel bir ısı ve ses izalasyonu malzemesidir.
Ham perlitin kimyasal ve fiziksel özellikleri aşağıda gösterilmiştir.
|
 |
Kimyasal Analizler
|
Birim
|
Sonuçlar
|
|
Kimyasal Analizler
|
Birim
|
Sonuçlar
|
| Si02 (Silisium Oxide) |
% |
74,330 |
|
Rb20 ( Rubidium Oxide) |
% |
0,0151 |
| Al203 (Aluminium Oxide) |
% |
13,190 |
|
ZnO ( Zinc Oxide) |
% |
0,0151 |
| Fe203 (Iron Oxide) |
% |
1,1500 |
|
Na20 ( Sodium Oxide) |
% |
1,7700 |
| CaO (Calcium Oxide) |
% |
0,8319 |
|
NiO [ Nickel Oxide) |
% |
0,0019 |
| MgO (Magnesium Oxide) |
% |
0,1360 |
|
K20( Potassium Oxide) |
% |
4,4670 |
| Cr203 (Chrome Oxide) |
% |
0,0194 |
|
CuO (Copper Oxide) |
% |
0,0065 |
| MnO (Manganese Oxide |
% |
0,0735 |
|
P205 ( Phosphorus Oxide ) |
% |
0,0120 |
| S03 (Sulfur) |
% |
0,0765 |
|
|
|
|
| Ti02 (Titanium Oxide) |
% |
0,1334 |
|
|
|
|
| V205 ( Vanadium Oxide) |
% |
0,0016 |
|
|
|
|
|
|
|
SANAYİDE PERLİT
1- Kriyojenik Tankların Isı Yalıtımında
Düşük sıcaklıklarda (-270 C'a kadar) sıvılaştırılmış bütün gazların, çift cidarlı tanklarda sıvılaştırma sıcaklığında muhafazası, ısı iletkenlik değeri çok düşük olan perlit ile mümkündür.
Rutubetsiz, bozulmaz, yanmaz ve ucuz olan bu malzeme tankın çift cidarı arasına atmosfer basıncında veya vakum altında serbestçe doldurulur.
2- Değişik Fırınların ve Sistemlerin Isı Yalıtımında
Çalışma ortamı maksimum +1050 C'ye kadar olan fırınlarda dış ortamla ısı alışverişini (ısı kaybını) önlemede perlit kullanılmaktadır.
Fırın dış yüzeyine (çift cidar arasına) serbest dolgu yapılır.
3- Refrakter Tuğla Üretiminde
Çalışma ortamı maksimum +1050 C'ye kadar olan kazan, tavlama-dövme, ısıl işlem ve ergitme ocaklarında kullanılan tuğlaların üretiminde katkı maddesi olarak perlit kullanılır.
Perlitin kil veya kalsiyum silikat çimentosu ile bağlanmasıyla üretilen refrakter blok ve tuğlalar hafif olduğu gibi yüksek oranda yalıtım sağlarlar. Dolayısıyla yakıt tasarrufu yaparlar.

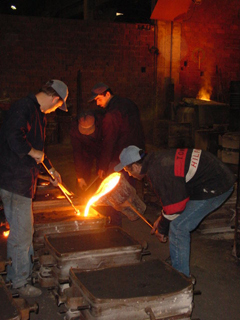

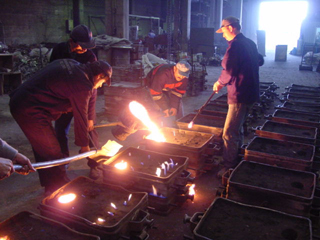

4- Döküm Sanayiinde
Perlit döküm kumuna katkı maddesi olarak kullanılır. Demir-Çelik dökümlerinde döküm kumuna hacimce %8-12, diğer malzemelerin dökümünde ise %20-30 oranında katılır.
Perlitin dökümcülükte sağlayacağı faydalar:
- Metalin ağır ağır ve dengeli soğumasını sağladığından anormal yüzey gerilimlerini önler
- Döküm esnasında yanmaz, gaz çıkarmaz ve metal ile reaksiyona girmez
- Döküm esnasında oluşan gazların, bünyesindeki boşluk ve kanallar vasıtasıyla çıkışına izin verir
- Temiz, sağlam, kaliteli ve verimli döküm elde edilir
- Döküm hatalarını asgariye indirdiğinden, ürünün temizlenme zamanını ve işçiliği azaltır

DÖKÜMCÜLÜKTE PERLİT AGREGA UYGULAMALARI.
|
|
|
|
|
|
|
|
|
|
|
|
|
Ana Sayfa
